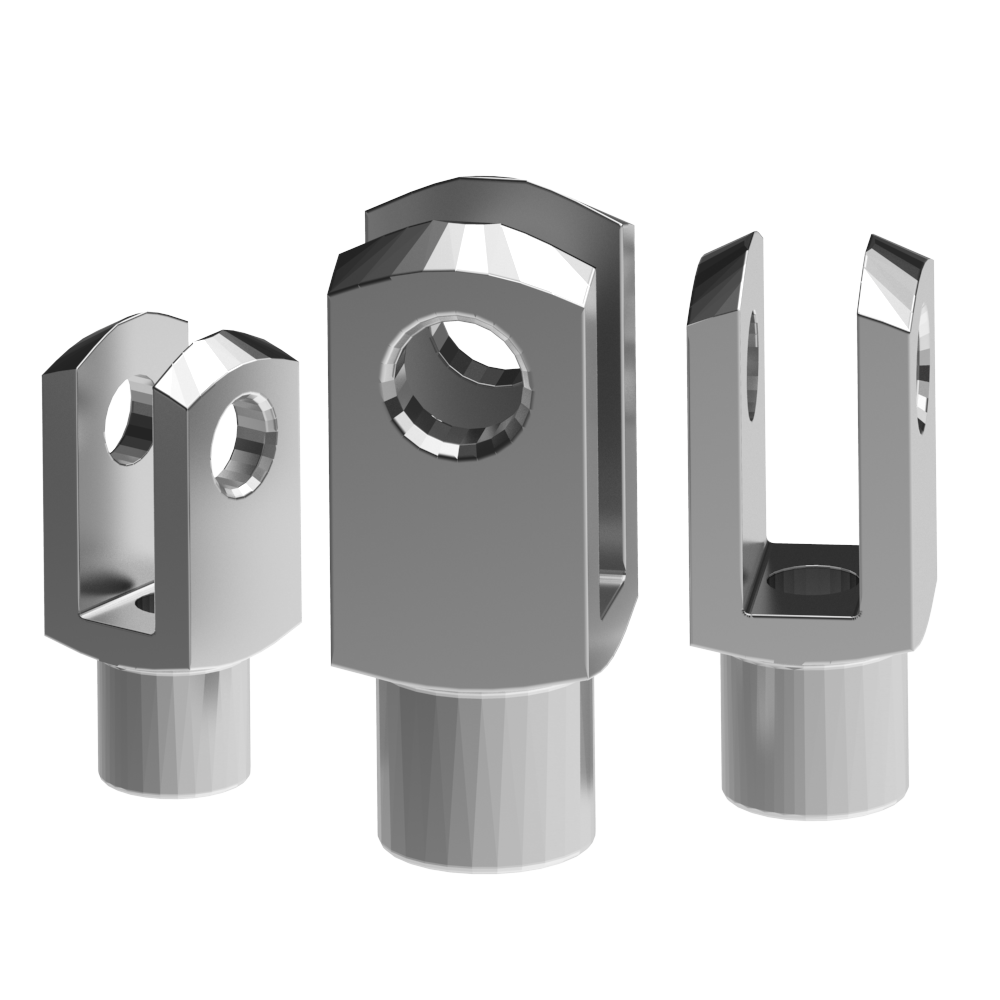

Anschlussteile Gabelkopfe – DIN 71 752
Für Gasfedern mit hohen Kräften, aber nur wenn begrenzter Raum für die Montage der Gasfedern zur Verfügung steht, sind Gabelköpfe starke und stabile Anschlussteile für diese Aufgabe.
Die am meisten verwendeten Gabelkopf Ausführung ist die Variante nach DIN 71752 / ISO 8140.
Durch das Innengewinde und den vorhandenen Schlitz mit beidseitiger Bohrung ist eine einfache und vielseitige Kombination der Gabelköpfe mit anderen Bauteilen auch bei größeren Kräften sichergestellt.
Diese Gabelgelenke werden beispielsweise eingesetzt, wo einfache Bewegungsabläufe absolut linear ausgeführt werden müssen, wie zum Beispiel lineares Ziehen, Drücken oder Schieben.
Gabelköpfen sind Standard mit einem Rechtsgewinde versehen aber es gibt die Möglichkeit die Gabelköpfe mit einem abweichenden Links- oder Feingewinde aus zu führen.
Der Gabelkopf zeichnet sich aus durch die schnelle und einfache Montage und Demontage ohne Montagewerkzeug bei der Verwendung von Federklappbolzen. Aber auch bei der Verwendung von einem Splintbolzen mit Scheiben und einem Splint ist die Montage und Demontage der Gabelkopf ohne Werkzeug möglich. Weitere Möglichkeiten den Gabelkopf sicher zu montieren mit übrigen Bauteilen ist ein Bolzen mit Einstich und Sicherungsscheibe für diese Bolzen mit Wellen und Nut zu sicheren wie SL-Sicherung, KL-Sicherung oder mit Bajonett-Clip.
Standard werden Gabelköpfen ausgeführt in Automatenstahl 1.0718 aber wir können Ihnen die Gabelköpfe nach DIN 71752 / ISO 8140 auch in abweichenden Werkstoffen wie Kunststoff oder aus Edelstahl liefern.
Gabelkopf mit Langloch
Eine weitere Ausführung der Gabelköpfe ähnlich DIN 71752 / DIN ISO 8140 stellt der Gabelkopf mit Langloch da. Anstelle der Querbohrung wurde hier ein langes Loch eingearbeitet, welches in diesem Bereich die nötige freie Positionierung des Gegenteils möglich macht.
Gabelkopf mit Außengewinde
Bei diesen Gabelköpfen ähnlich DIN 71752 / DIN ISO 8140 ist am Schaft statt einem Innengewinde ein Außengewinde angebracht. Sie können überall dort eingesetzt werden, wo zur Befestigung nur ein Innengewinde zur Verfügung steht.
Ubersicht Gabelkopfe – DIN 71 752:
Sollten Sie einen Typ benötigen, den wir nicht in unserer Übersicht haben, können Sie diesen selbstverständlich bei uns anfordern.
Wir haben eine große Auswahl an Sonderangeboten auf Lager. Ist der spezifische Gabelkopf, den Sie benötigen, nicht in unserer Übersicht? Fragen Sie Ihren konkreten Anschluss über unser Kontaktformular an.
Wir haben eine große Anzahl von Standardgrößen auf Lager, können aber auch Gabelköpfe in Sondergrößen liefern.
